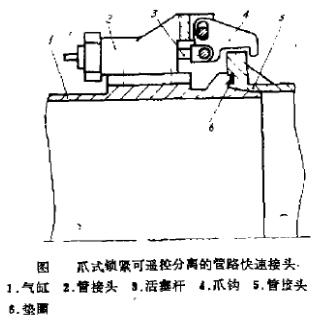

   下圖是這種類型不銹鋼快速接頭的一例。

  帶鎖緊、分離爪的三個作動氣缸組件均布在管接頭本體的四周，作動氣缸組件與本體用螺釘相連。鎖緊時，操縱氣壓使活塞桿左移，爪鉤扣緊管接頭的法蘭端面而鎖緊密封。圖示為鎖緊連接狀態。分離時，由二位五通電磁氣閥控制，使通向雙向作動氣缸的控制氣換向，活塞桿右移，爪鉤同時對不銹鋼快速接頭的法蘭端面（左側端面）施加分離推力，從而管接頭被強制分離。鎖緊時靠氣動壓緊墊圈密封，密封能力取決干壓緊力的大小。管接頭的兩半采用錐面配合，易于對中連接。

  這種不銹鋼快速接頭由三個作動氣缸組件和管接頭本體組成，結構簡單。鎖緊、分離作動氣缸是通用組件，可以應用于不同口徑的管路接頭，有利于通用化、系列化和批量生產。由于靠氣體壓力壓緊密封，所以密封比壓穩定。這種管接頭也可用于低溫管路連接，其密封比壓不會因結構或密封墊冷收縮而改變。

  對于大口徑管路，該不銹鋼快速接頭具有結構緊湊的突出優點。因此特別適用于大口徑管路氣動快速連接與遙控自動分離。
